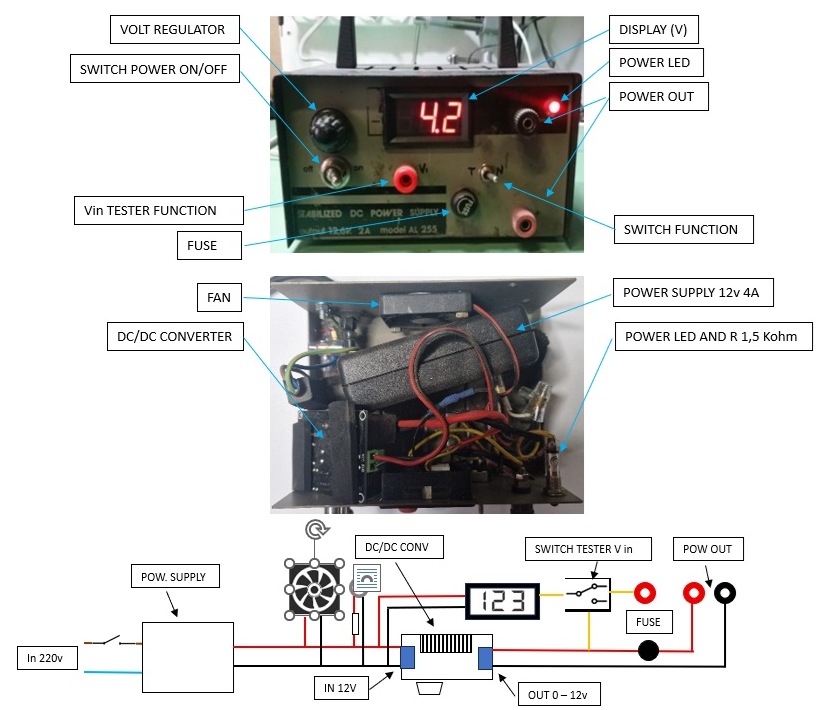

Alimentatore variabile V1 0-12V 4 A

Primo proggetto di alimentatore variabile. Si trattava di un alimentatore fisso 12V 2A. Smontato e pulito, installazione interna di un alimentatore 12V 4A, ventola di raffreddamento, modifiche al pannello frontale con installazione dc/dc converter, display, uscita alimentazione, ingresso Vi funzione tester utilizzando lo switch TN (tester, normal), fusibile di protezione. Aggiunta, inoltre, una maniglia per il trasporto. Alla fine ho realizzato il mio primo alimentore variabile 0V - 12V 4A.

Alimentatore variabile V2 0-24V 10 A

Vecchio apparato, forse video mux, pieno di terra che qualcuno ha buttato in un terreno dove c'erano anche televisori videoregistratori ecc... Smontato, svuotato e pulito per bene. Installazione interna: alimentatori switching, 1) 0-24V 10A , 2) ATX 5V e 12V 7A, 3) piccolo alimentatore 12V 1A per alimentazione strumenti e ventola, filtro ingresso 220v. Pannello frontale con 2 display Volt/ampere, dc/dc converter, uscita variabile (parte centrale), uscite alimentazione fissa (parte destra). fisubili di protezione. Parte posteriore: ventola, ingresso alimentazione 220v e fusibile magnetotermico. Secondo realizzo di alimentatore variabile e fisso 0V - 24V 10A e 5V 12V 7A.
