La versione 2 del Solar Power Station è molto più completa e efficente. Realizzata al fine di avere una potenza maggiore rispetto alla precedente versione di 2KW. All'interno ho montato un inverter da 24V 5KW PURE SINE WAVE mentre, nella parte frontale, ho installato dei pannelli di controllo e gestione linee DC e AC. Nel lato destro è stato installato un pannello per il controllo e gestione dell'inverter, una uscita diretta 220v mentre, nel lato sinistro, si trova la presa d'aria per raffreddamento inverter e due ingressi per pannelli solari da 24V. La valigetta indotazione contiene vari cavi di alimentazione, cavi per collegamento pannelli solari e fusibili di ricambio. Inoltre ho creato un manuale che contiene le informazioni di descrizione delle parti, dei dispositivi, dell'uso e funzionamento e informazioni sulla sicurezza.
Desrizione delle parti e dei dispositivi

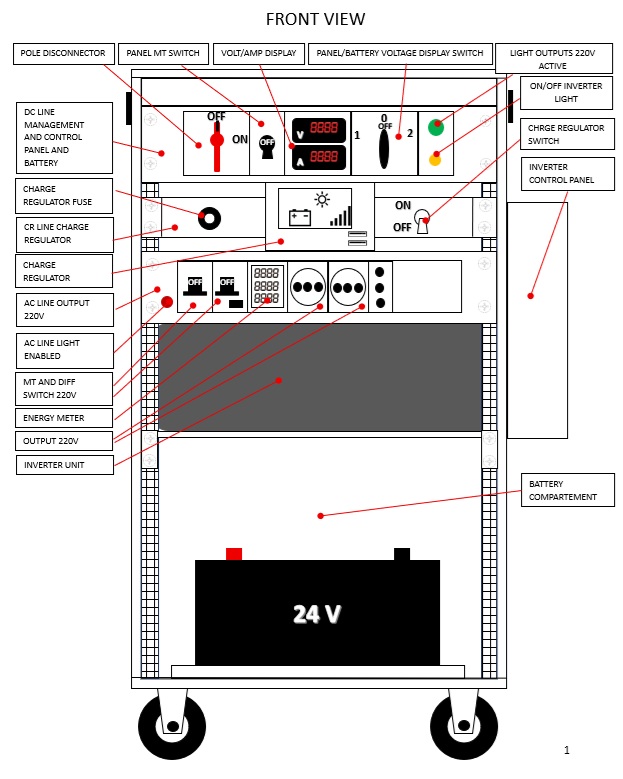

Vista frontale
LINEA DC
STACCA POLI
Commutatore di stacco batteria.
INTERRUTTORE MT PANNELLO
Magnetotermico di stacco pannello.
VOLT/AMPERE display
Strumenti di visualizzazione tensione e corrente.
COMMUTATORE DISPLAY TENSIONE/CORRENTE
Commutatore per la visualizzazione tensione e corrente pannello e batteria. (Posizione 1, verifica tensione proveniente dal pannello e corrente assorbita dalle batterie. Posizione 2 verifica stato tensione della batteria. Position 0 OFF strumenti).
SPIA RETE 220V ATTIVA
Indicatore di uscita 220V attiva.
SPIA INVERTER
Indicatore inverter acceso spento.
LINEA CR (charge reg)
REGOLATORE DI CARICA TIPO MPPT
Mppt 12/24V 60A con due porte USB.
FUSIBILE REGOLATORE DI CARICA
Fusibile di protezione 10A del regolatore di carica.
INTERRUTTORE REGOLATORE DI CARICA
Interruttore abilita/disabilita regolatore di carica.
LINEA AC
Interruttori MT e DIFF
Magnetotermico 20A e differenziale 16A.
Contatore
Contatore digitale di energia.
Uscite 220V
3 uscite 220V 16A.
Linea AC abilitata
Indicatore di presenza 220V su linea AC.

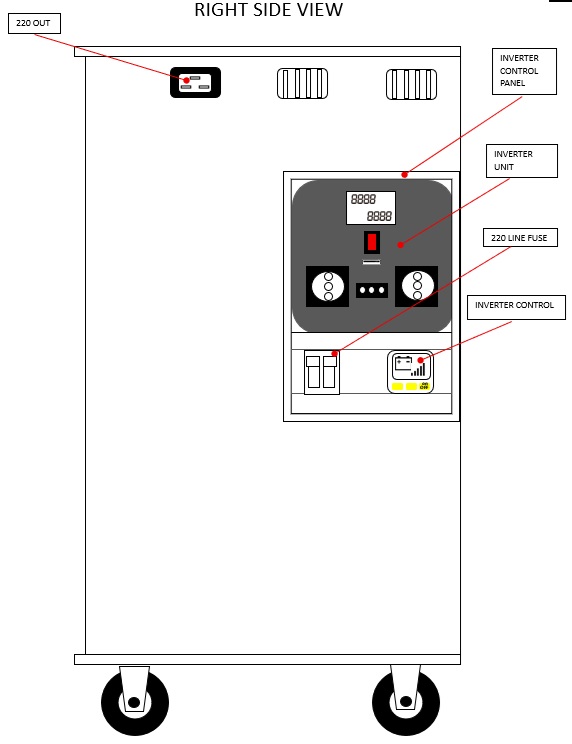

Vista lato destro
USCITA 220V
Uscita diretta 220v 16A.
QUADRO CONTROLLO INVERTER
Vista frontale unità inverter
Inverter 5000W 24V DC 230V AC 50Hz a onda sinusoidale pura.
CONTROLLO INVERTER
Gestione e controllo dell'unità inverter.
FUSIBILI LINE 220V
Fusibili di protezione linea 220V.

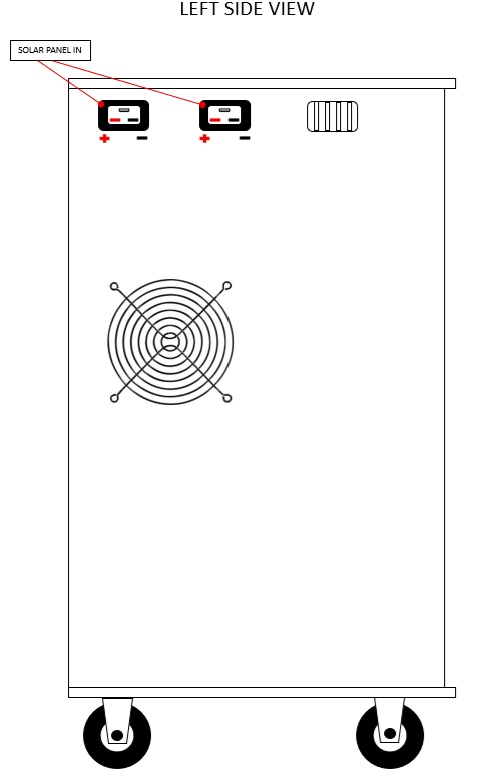

Vista lato sinistro
INGRESSO PANNELLI SOLARI
Due ingressi pannelli solari
Prese di connessione ingresso pannelli solari 24V.
PRESA D'ARIA
Presa d'aria inverter
Ingresso aria di raffreddamento unità inverter.
